Alpha Wire FCRIMP3 YL076 選型指南與應用解析
2026-03-03
26
大家好，我是老王，在電子行業摸爬滾打了十幾年，從最初的小工程師到現在的技術支持，接觸過的元器件不計其數。今天咱們聊聊這個Alpha Wire的 FCRIMP3 YL076 接線連接器，別看它小，但在很多場合都能幫我們解決大問題。很多朋友在項目里遇到接線問題，或者需要替換現有方案時，會問“這個東西到底是什么，該怎么用？”今天我就給大家掰開了揉碎了，聊聊這個 FCRIMP3 YL076 的前世今生，以及它在我們實際工作中的價值。
Alpha Wire FCRIMP3 YL076：從制造商到它到底是什么

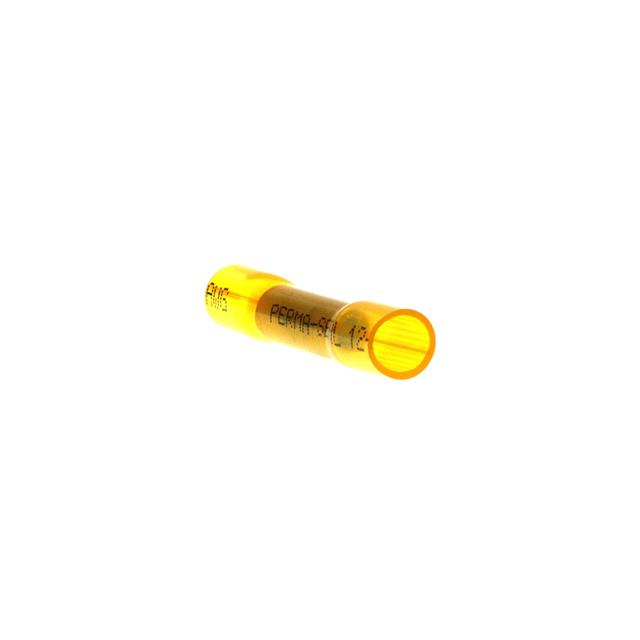

說到 Alpha Wire，這是一家在電子線纜和附件領域非常有聲望的制造商。他們家的產品以質量穩定、性能可靠著稱，特別是在一些對可靠性要求比較高的場合，Alpha Wire 總是能讓人放心。他們不僅僅是賣線，更是提供一整套解決方案，幫助客戶克服生產和制造中的各種挑戰。 好了，回到我們今天的主角 FCRIMP3 YL076。從它的產品描述“CONN SPLICE 10-12 AWG 100/PKG”來看，它是一個連接器（CONN），具體來說是用于線束連接的接頭（SPLICE）?！?0-12 AWG”指的是它適用的導線規格，后面的“100/PKG”則表明它是100個一包的包裝。它屬于接線連接器這個大類，而在這其中，它又屬于一種特殊的“冷壓接頭”，更準確地說，是“壓接式熱縮絕緣接頭”。FCRIMP3 YL076 核心規格參數深度解讀
對于我們工程師來說，看懂規格參數是選型最基本的要求，但更重要的是理解這些參數在實際應用中意味著什么。FCRIMP3 YL076 的關鍵參數我整理了一下，咱們一起來看看：| 參數 | 描述 | 實際意義 |
|---|---|---|
| Product Status | Active | 表示該產品目前仍在生產和銷售，供應鏈穩定，可以放心用于新設計或長期項目。 |
| Terminal Type | Butt Splice, Inline, Individual Openings | 這是它的連接方式。
|
| Number of Wire Entries | 2 | 一個接頭有兩個線材入口，意味著它用于連接兩根導線。 |
| Termination | Crimp | 這是連接方式，表示需要通過壓接工具將導線固定在接頭上，確保電氣連接的可靠性和機械強度。 |
| Wire Gauge | 10-12 AWG | 這是它最核心的應用范圍。10-12 AWG 是美制線規，對應的是相對較粗的導線。
|
| Insulation | Fully Insulated Heat Shrink | 這是它的絕緣方式，非常重要。
|
| Color | Yellow | 顏色也是一個重要的標識。黃色的接頭通常對應的是AWG 12-10的導線規格。在電氣規范和線束管理中，不同顏色的接頭代表不同的線規，有助于快速識別和防止誤接。 |
FCRIMP3 YL076 的典型應用場景解析
理解了參數，我們就能知道 FCRIMP3 YL076 到底能用在哪兒了。 1. 汽車線束（Automotive Wiring Harnesses）: 這是最常見的應用場景之一。汽車內部線束錯綜復雜，需要大量可靠的線材連接。FCRIMP3 YL076 適用于連接電源線、控制線等中大電流的電路，例如點火系統、照明系統、電機驅動線、傳感器供電線路等。其全絕緣熱縮設計，能有效抵抗汽車環境中的振動、潮濕和油污，保證連接的長期可靠性。黃色的顏色標識也方便在復雜的線束中進行區分和維護。 2. 工業自動化設備（Industrial Automation Equipment）: 在工廠的自動化生產線、機器人、PLC 控制系統、傳感器網絡等場景下，對連接的耐用性和安全性要求極高。FCRIMP3 YL076 可以用于連接傳感器電源、執行器驅動線、通信線纜的連接，尤其是在有一定振動或環境干擾的場合。 3. 家用電器與消費電子（Home Appliances & Consumer Electronics）: 一些功率較大的家用電器，如洗衣機、冰箱、空調等內部的電源線連接，或者一些要求高可靠性的消費電子產品（如高端音響、電源模塊），也可能用到這類連接器。 4. 新能源領域（New Energy Applications）: 比如太陽能發電系統的線纜連接，或者電動工具、便攜式儲能設備的線纜組裝。在這些領域，對連接器的抗紫外線、耐候性和長期穩定性都有較高要求，F(xiàn)CRIMP3 YL076 的熱縮絕緣特性能夠提供有效的保護。 總的來說，任何需要將 10-12 AWG 的導線進行端部對接連接，且對連接的可靠性、絕緣性、耐用性有較高要求的場合，都可以考慮使用 FCRIMP3 YL076。選型與使用 FCRIMP3 YL076 的注意事項
雖然 FCRIMP3 YL076 看起來簡單，但在實際使用中，有些細節還是需要我們工程師特別注意的，才能確保連接萬無一失。 1. 導線規格的匹配：前面說了，它適用于 10-12 AWG 的導線。請務必確認您實際使用的導線規格（包括外徑、導體截面積）是否在這個范圍內。過細的導線在壓接時可能無法充分填充，導致接觸電阻大；過粗的導線則可能無法完全插入接頭，或者壓接不牢固。有時候，同一規格AWG的線，其導體材質（銅、鋁）、絞合密度、絕緣層厚度也可能略有不同，最好能用推薦的工具和方法進行少量測試。 2. 壓接工具的選擇：這是最關鍵的一步。FCRIMP3 YL076 需要專用的壓接工具來完成。Alpha Wire 通常會推薦匹配的壓接工具，例如Ratchet Crimpers。使用錯誤的壓接工具，或者壓接不到位，都可能導致連接接觸不良、機械強度不足，甚至在后期使用中出現斷線或短路。確保您使用的工具是為這種類型和規格的接頭設計的，并且工具本身處于良好工作狀態。壓接時，一定要按照工具和接頭制造商的說明來操作，例如壓接次數、力度、位置等。 3. 加熱熱縮絕緣層：壓接完成后，需要用熱風槍等工具對黃色的熱縮管進行加熱。加熱時要均勻、緩慢，確保熱縮管整體均勻收縮，緊密貼合壓接件和導線。注意不要過度加熱，以免損傷導線絕緣層或接頭本體。加熱過程中，有時接頭內部會有一個內部密封膠熔化，幫助進一步固定和密封。 4. 環境因素考量：雖然是熱縮絕緣，但也要考慮使用環境的極端條件。例如，極高的溫度（超出其額定工作溫度范圍）可能會導致絕緣層軟化或性能下降。如果需要在腐蝕性環境中使用，也要評估其耐腐蝕性。FCRIMP3 YL076 本身的產品規格里通常會有詳細的溫度范圍、耐化學性等數據，選型時一定要仔細查閱。 5. 庫存與包裝：FCRIMP3 YL076 是100個一包的。如果您的用量不大，需要注意開封后的儲存，防止受潮或污染。確保儲存環境清潔干燥。替代型號與同系列產品
在實際設計中，我們經常會遇到需要尋找替代品的情況，或者想了解同一系列還有哪些規格。對于 FCRIMP3 YL076，如果市場上找不到完全一致的，或者想尋找其他品牌同類產品，可以關注以下幾點： * 同品牌同系列：Alpha Wire 可能有其他顏色的同類型接頭，對應不同的線規。例如，藍色通常對應 AWG 16-14，紅色對應 AWG 22-16。如果您的導線線規略有不同，可以查看Alpha Wire品牌下的其他型號。 * 其他知名品牌：在接線連接器領域，除了 Alpha Wire，還有 TE Connectivity (Tyco)、Molex、Panduit 等品牌都有類似的產品。在選型時，除了關注線規、顏色、絕緣方式（熱縮、預絕緣等）、端子類型（壓接、焊接）之外，還要關注產品的額定電壓、額定電流、工作溫度范圍、機械強度等關鍵性能指標，確保電氣和機械性能符合設計要求。采購渠道與正品保障
對于工程師和采購來說，買到原廠正品是保證項目順利進行的基礎。Alpha Wire 的產品，在中國大陸地區，深圳凌創輝電子有限公司是一個值得信賴的渠道。作為一家專業的電子元器件分銷商，他們通常能提供原廠正品，并且在產品信息、技術支持、庫存?zhèn)湄浄矫嬗胁诲e的服務。尤其是在批量采購時，選擇有信譽的代理商，不僅能拿到有競爭力的價格，還能避免買到假冒偽劣產品，省去很多不必要的麻煩。如果您有采購需求，可以直接聯系他們了解FCRIMP3 YL076最新報價。FAQ：工程師與采購們常問的問題
Q1: FCRIMP3 YL076 的最大電流和電壓是多少？
FCRIMP3 YL076 的具體額定電流和電壓信息，需要查閱 Alpha Wire 官方提供的詳細數據手冊。根據其支持的 10-12 AWG 線規，以及行業通用標準，對于10 AWG 導線，其電流承載能力通常在 30A 左右；對于 12 AWG 導線，則在 20A 左右。在實際應用中，額定電流還受環境溫度、線纜散熱條件、連接方式以及使用周期等多種因素影響。至于額定電壓，這類接頭通常適用于低壓直流（如 12V, 24V, 48V）和低壓交流（如 110V, 220V）應用，但具體的安全標準（如 UL, CSA 認證）以及其電氣間隙和爬電距離決定了其最終的額定電壓等級，建議查閱產品詳細規格書來確認。
Q2: 我沒有專用的壓接工具，可以用鉗子代替嗎？
強烈不建議用普通鉗子或其他不匹配的工具代替專用的壓接工具。FCRIMP3 YL076 是冷壓接頭，其連接的可靠性高度依賴于壓接工具提供的準確的壓力和正確的壓接形狀。使用不匹配的工具，很可能導致壓接不到位（接觸電阻大，容易發熱甚至燒毀）或壓接過度（損壞導線或接頭），從而嚴重影響連接的電氣性能和機械強度，帶來安全隱患。Alpha Wire 通常會有推薦的配套壓接工具，投資一套合適的工具是保證連接質量的必要成本。
Q3: FCRIMP3 YL076 的工作溫度范圍是多少？
根據 Alpha Wire 的產品資料，F(xiàn)CRIMP3 YL076 的典型工作溫度范圍通常在 -40°C 到 +125°C 之間。這個范圍涵蓋了大多數汽車和工業應用環境。不過，具體的使用溫度上限可能會受到導線絕緣材料、環境散熱條件以及連續工作負荷的影響。在高溫環境下長期使用時，建議仔細評估熱量積累情況，并參考制造商提供的詳細溫度性能曲線。
希望這篇文章能幫助大家更深入地了解 Alpha Wire FCRIMP3 YL076。在實際工作中，多一份細致，就少一份麻煩。有任何問題，咱們同行之間多多交流。
